混流泵的主要参数之扬程:

    扬程以H表示。如果扬程概念不清,很难选用水泵。为了弄清扬程的确切含义,可先了解一下扬程是怎样测试出来的。图1-1是一台混流泵的测压装置。在泵的进口与出口分别设有测压点,在测压点设有测压计。如果扬程甚低,可用水柱测压计来测量。当水泵运行时可以看到泵出口测压计的水柱上升到一定的高度,例如水柱上升到3米高,这3米高的水柱对测管的底部(接测压孔)是具有压力的,这3米水柱对管底的压力定义为该水柱具有3米水头。这时,这3米水头恰好与叶轮所产生的排出压力相平衡。于是,得到排出扬程的定义:这一与3米水头相平衡的由叶轮产生的压力叫做排出扬程,用符号hc表示。

    在泵的进口部分可有两种情况。一种是卧式系,其轴心线高于进水位时,泵进口处表现为负压、也就是具有真空度。可用U形差压计或真空表测量。如测出为3米水柱的真空度,则定义为泵的吸上扬程为3米,并用符号hs表示。另一种情况是立式混流泵,例如导叶式混流泵,叶轮通常都浸在水中,.这时,进水面水位高于叶轮中心线,称为灌注水头,也就是负吸上高度,或称为负吸上扬程。

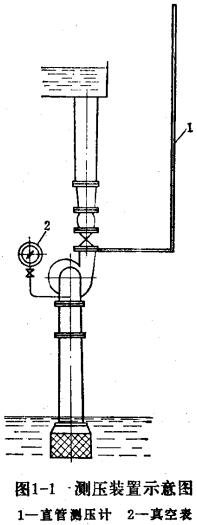

    图1-1测压装置示意图


    —定单位的压力、水头或扬程是可以换算的,即一个工程大气压相当于10米水柱髙度或等于735毫米水银柱。试验时,常用水银差压计来测量扬程,它比用水柱测量方便些。

    由上述可见,扬程(即总扬程或全扬程)就是排出扬程和吸上扬程之和,如果叶轮是浸入水下的,则扬程为排出扬程和灌注水头之差。

    值得注意的是,排出扬程包括泵中心至出水面距离及各种损失,立式泵的排出扬程应从叶轮进口开始算起。同样,吸入髙度及灌注水头中也是包括几何距离与各种损失在内的。而灌注水头中,必须取几何高度与损失之差。

    总扬程的计算:我国各制造厂所提供的各随机文件上可査到泵的扬程值,此扬程都是指泵的总扬程,是表示单位水经过泵的叶轮后所得到的能量增加量。选用水泵时,应杷吸水面至排出水面的垂直距离加上各种损失的总和大体上等于最高效率点附近的总扬程值。如已知上下水位,需要设计单位设计新型水泵,这时实际扬程即为上下水位之差,称为净扬程。给定设计扬程时,应根据泵站设计方案另加损失扬程。上下水位常为变化值,应取多数情况下的数值(加权平均)。
