清水泵简介：
    清水泵是供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、农田灌溉、浴室等冷暖水循环增压及设备配套。
    特点：高效、低噪音。水路部位采用特殊处理，不仅不易生锈，而且耐磨性好。
    性能范围：流量0.8~400m3/h，扬程5~300m。
    清水泵结构特点：
    清水泵结构主要有泵体、电机、密封、叶轮等组成。清水泵分立式清水泵、卧式清水泵、单级清水泵、多级清水泵、离心式清水泵、自吸式清水泵。
    泵为卧式安装，水平轴向吸入，向上径向吐出。泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。轴承为单列向心球轴承，采用润滑油润滑。
    1、自吸式清水泵:水源质量好相对固定工作位置，吸程在3.5米以内管道稳定，用在水井生活供水、果园灌溉时可减少泵水时充水麻烦，实际扬程在22米以下，工作效率稍差化工泵。第一次投入运行时应先加入循环排空用水，水泵才能完成自吸。
    2、充水式清水泵:水源水质好移动性大管道相对不固定，吸程2.5米内实际扬程在32米内，水泵流量可根据需要而任意调节，适应种果专业户作喷洒农药、灌溉供水，工作效率较高。吸水管应保证密封良好。
    3、潜水式清水泵:水源充足扬程低，阀门适用于农田果园水量大的灌溉。因潜水泵整机放入水中工作轴向推水上升，减少出水量将增大水泵负荷。所以在潜水泵出水管中不要装阀门，防止因阀门关闭开机水泵阻力过大烧坏电机。
    清水泵传动方式：
    清水泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。
    清水泵方向：
    从电机端看，泵为顺时针方向旋转。
    清水泵主要零件材质：
    过流部件材质一般为普通灰铸铁。

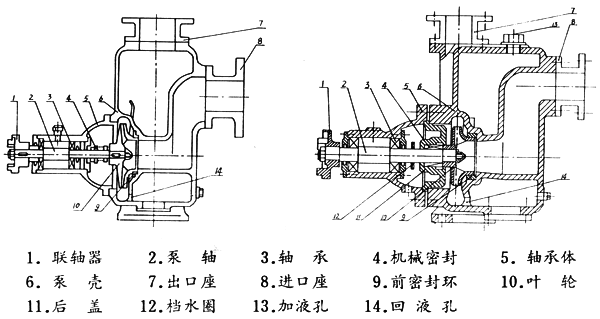

清水泵结构图：

清水泵型号说明：
    IS100－65J－200A
    IS－单级单吸离心清水泵
   100－吸入口直径（mm）
    65－吐出口直径（mm）
    J－J表示降速使用
    200－叶轮的名义直径（mm）
    A－A、B、C分别表示叶轮外径经第一、二、三次切割

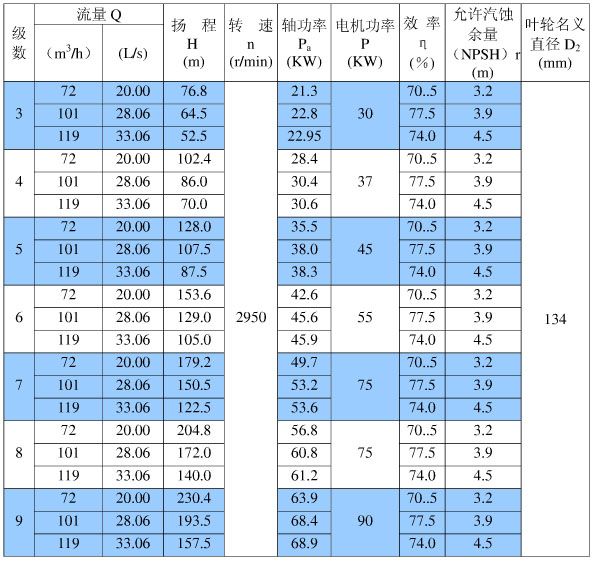

清水泵性能参数表：

清水泵的安装：
    1、安装前应仔细检查和清除泵内杂物，防止打坏叶轮。
    2、泵的安装安度应低于吸程，并应考虑管路损失。
    3、泵的安装基础要求坚实，并应放平；经常移动的水泵与动力机可装在移动式铁（木）架上。
    4、性能表中规定的扬程包括从进水面到出水面的垂直高度和进出水管路全部损失扬程之和，故进出水管路应以短、直为宜，以减少扬程的损失，管路并应牢固支承，不应压在泵体上，进水管路的安装要特别注意防止漏气。
    5、进水管径大于80毫米，扬程25米以上的泵，配电动机使用时，出水管路中应安装闸阀、止回阀，防止水锤破坏。
    6、底阀的安装与河面、河床、河岸有一定距离（图二），最好垂直安装。受地形限制斜装时，与水平面的夹角应大于45度，阀门的安装方面要正确（图三），以免阀门关不回而漏水，在使用中严禁去掉滤网。
    7、机泵直联时，应检查两轴心线是否重合，检查时可把钢尺放在联轴器上下左右对平。两联轴器间应有关2~3毫米间隙，四周间隙应均匀。
    8、安装时应注意水泵的旋转方向是否与箭头所示一致。
清水泵的使用与保养：
    1、离心清水泵操作使用
    （1）启动前，检查离心清水泵转动是否匀调，有无卡住现象和异常响声。
    （2）从离心清水泵泵体顶部螺塞处或直接从出水管处将水灌入泵内。
    （3）在管路中配有闸阀时，并闭闸阀后启动，启动后将闸阀逐渐打开。停机前亦应先关闭闸阀。如用内燃机作动力，则应慢慢降低内燃机的转速，待不出水后再停车。
    （4）运转中应经常注意轴承温度，最高温度不应超过75度。
    2、离心清水泵维修保养
    （1）冬季工作和长期不使用的离心清水泵，停车后都应拧开泵体底部螺塞放水，以免水泵冻裂。
    （2）暂不使用时，进出水口应加盖，以防杂物落入。
    （3）每年冬季应小修一次。
    ① 检查油封情况，并添加钙基黄油，损坏的应更换。
    ② 拆开前后轴承压盖，检查轴承情况，添加钙基黄油。
    3、离心清水泵每两年应大修一次
    （1）检查叶轮与密封环处的间隙，不能磨损过大。进水管直径为50、80、100毫米的泵，其间隙在直径方向的最大值为1.5毫米，进水管直径为150、200毫米的泵，其间隙在直径方向的最大值为2毫米，如超过此值时应更换密封环。
    （2）轴承应拆卸清洗。重新加油，轴承盒内应填充三分之一到二分之一的钙其黄油，黄油过多或过少都会引起轴承发热。
    （3）检查叶轮汽蚀情况，严重的应更换。
    （4）毡圈、挡水圈如已损失，亦应更换。
    （5）离心清水泵拆装应注意事项：
    ① 叶轮螺母是反牙螺纹，皮带轮端螺母为顺牙，拆装时均应注意。螺母拧紧后，垫圈一边应掀起与螺母平面贴紧。
    ② 更换油封时，先在油封内装上黄油，并注意两油封的安装方向。要用薄铜片或铁片做一个锥形导管，将油封套入轴上，否则弹簧容易掉出磨坏轴，油封也失去作用。如轴上已经磨损形成小沟槽，换上新油封仍不能密封时，可调换油封安装位置，给予调整。
    ③ 拆洗离心清水泵或更换轴承时，皮带轮端轴承压盖用调整纸垫的方法使留有一定的轴向间隙，不能顶死外圈。
